Производство и применение проволоки биметаллической

Проволока биметаллическая – особый вид круглого длинномерного проката для электротехнической отрасли. Выпускаются проволочные изделия на современном оборудовании совместным холодным волочением сердечника из высококачественной низкоуглеродистой стали и оболочки из цветного металла: алюминия (проволока серия БСА) или меди (маркировка БСМ).

Биметаллическая проволока с круглым сечением используется:

для слаботочных и сильноточных воздушных линий;
изготовления волноводных и многопроволочных проводов, антенн;
в качестве фиксирующих струн и рессорных растяжек контактной железнодорожной сети;
для контактных выводов радиоэлектронных деталей;
в качестве токопроводящих жил радиоаппаратуры.

При приемке готовой продукции визуально контролируется сплошность и целостность оболочки. Прокат с раковинами, пленами, расслоениями трещинами отбраковывается, не допускается оголение сердечника или расслоение проката при спиральной навивке. Для испытаний образцов применяется стержень диаметром, соответствующим размеру сечения проволоки.

На поверхности возможны небольшие жировые пятна от волочильной смазки и незначительные дефекты. Размер допустимых вмятин в пределах ½ допусков.

Поставляется проволока БСА, БСМ в мотках массой от 50 до 75 кг или на барабанах, максимальный вес намотки не более 900 кг, общая масса не превышает 2-х тонн. Для транспортировки прокат упаковывается в соответствии с ГОСТом 3822-79.

Технические характеристики биметаллической проволоки

Проволочный прокат характеризуется высокой прочностью, устойчивостью к атмосферной коррозии, ультрафиолетовому излучению. Аналоги с алюминиевой оболочкой ценятся за низкий удельный вес и устойчивость к растяжению под нагрузкой. У проводов с омеднением ниже энергопотери. Для сердечника используется марганцовистая сталь марок 15Г и 25Г с высокой ударной вязкостью и низким коэффициентом температурного расширения, твердостью HB 10^-1 около 150 МПа. При нагреве на солнце электролинии из биметаллической проволоки не склонны к провисанию. Они хорошо поддаются резке, скрутке, монтажепригодные.

Для оболочки используется:

алюминий первичный (А5), или технический (АД1);
медь марок М0к, М1к (катодная), М1, М1б (бескислородная).

В маркировке биметаллической проволоки обязательно указывается тип провода и материал оболочки. Расчетный срок службы проката, заявленный производителем не менее 50 лет.

Типоразмеры биметаллической проволоки

Диаметр проката, мм	Толщина оболочки, мкм	Допуски, мм	Электросопротивление, Ом/км
1,2	70	-0,06	47,3
1,6	90		26,1
2	110		16,4
2,2	120		13,51
2,5	140		10,42
2,8	150		8,2
3	170		7,13
4	220	-0,08	4,1
6	240	-0,08	2,2

При выборе биметаллической проволоки важно учитывать прочностные характеристики используемых металлов и пластичность сердечника.

Возможные результаты тестирования образцов проволоки БСМ

Параметр	Значение (мах/min)
сопротивлению разрыву, Н/мм²	640/740
максимальное число скручиваний до расслоения оболочки	20

Количество перегибов до слома сердечника для сталемедного проволочного проката

D проволоки, мм	Толщина валика, мкм	Значение
1,2	5
1,6	10	12
2		10
2,2		9
2,5		8
2,8	15
3	20
4	20
6	30	6

Ознакомьтесь с нашими поставками и портфолио

Перейти к портфолио

Лимонная кислота моногидрат пищевая E330 ГОСТ 908-2004

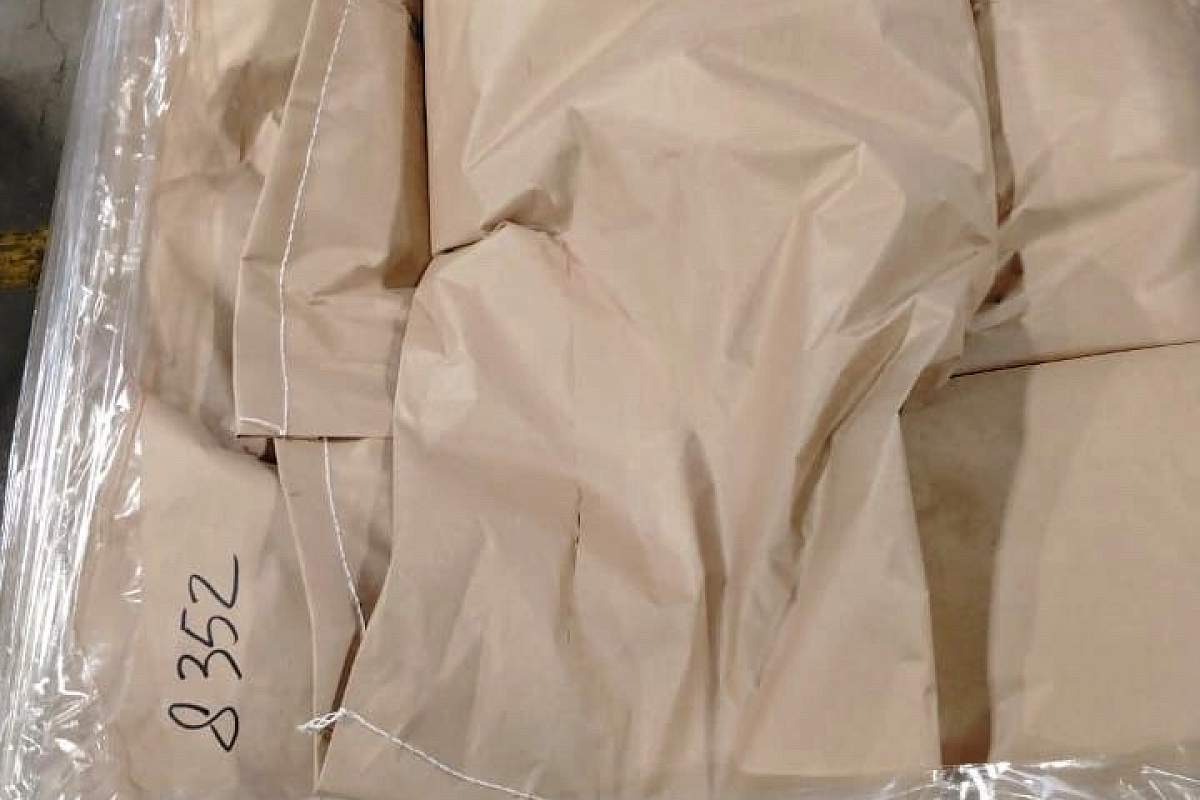

Волластонит ВМ-12

Посмотреть каталог

Сетка тканая нержавеющая 2х2х0,6 мм 12Х18Н10Т ГОСТ 3826-82

Цемент напрягающий НЦ-20-32,5Н ГОСТ Р 56727-2015

Посмотреть каталог

Сетка рабица оцинкованная ГОСТ 5336-80 ячейка 20х20 мм рулон 1,5х10 м

Посмотреть каталог

Канат стальной двойной свивки 5,1 мм ГОСТ 2688-80 Г-В-Н-Р-Т-1770/180 ПП А1

Посмотреть каталог

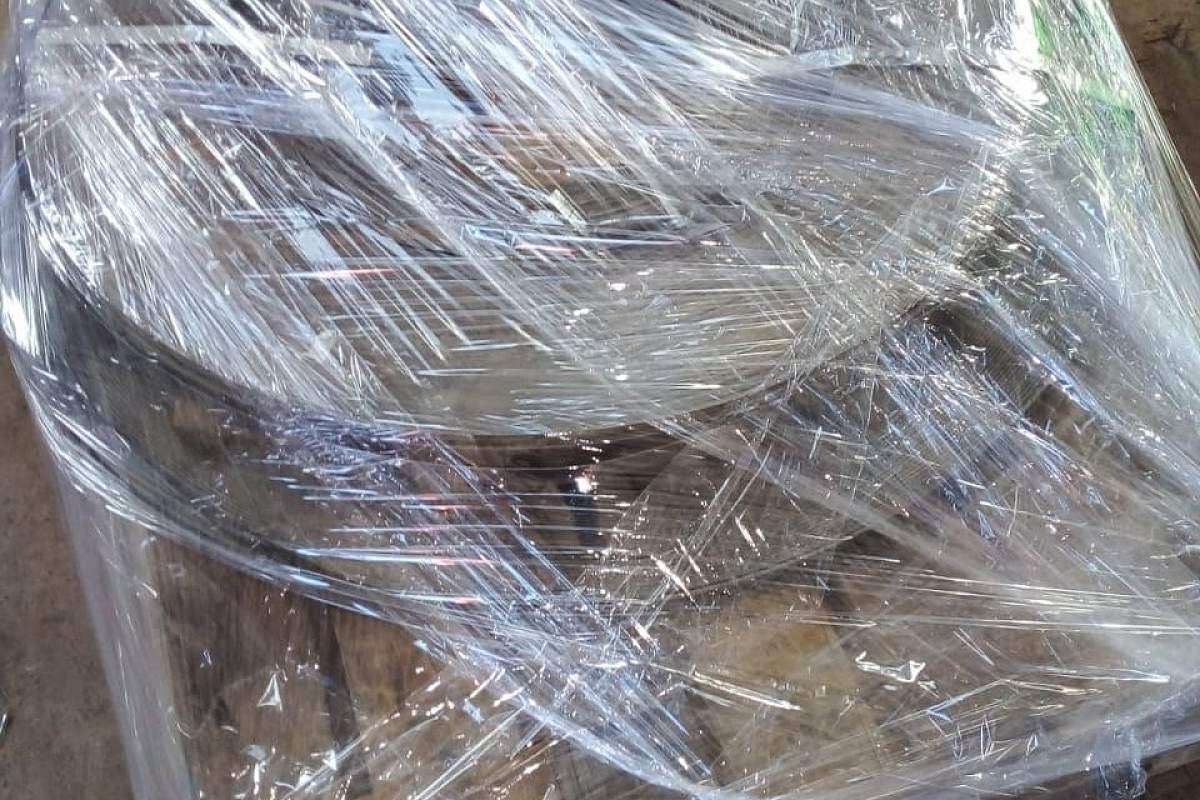

Лента стальная горячекатаная 2х30 мм ГОСТ 6009-74; Лента холоднокатаная 0,7х20 мм ГОСТ 503-81
